Si estás evaluando fabricantes para tu próximo dispensador de agua multifunción, ya sabes que el verdadero desafío no es la carcasa exterior—es el diseño del camino del agua en su interior.
¿Cómo enrutas agua caliente, fría, ambiente, con gas y hielo a través de un chasis compacto sin contaminación cruzada, deriva de temperatura, picos de presión ruidosos o llamadas de servicio interminables?
Eso se reduce a una cosa: si el fabricante realmente entiende arquitectura hidráulica interna, aislamiento térmico, y diseño de circuito con higiene como prioridad—o simplemente apila módulos y espera lo mejor.
En esta guía, desglosaremos cómo el avanzado diseño del camino del agua para dispensadores de agua multifunción convierte una máquina compleja en una plataforma estable, segura y confiable para tu marca—y cómo socios como Driplife ingenian ese rendimiento desde adentro hacia afuera.
Anatomía de un diseño de camino del agua multifunción
Cuando diseño un camino de agua para un dispensador de agua multifunción, comienzo desde una sola entrada y diseño cómo esa única conexión alimenta cada función—agua caliente, fría, ambiente, con gas y hielo—sin perder rendimiento ni seguridad.
Sistema de colector central
En el núcleo de la arquitectura de fontanería interna se encuentra un sistema de colector central. Este bloque compacto dirige el agua de la red principal entrante hacia múltiples rutas dedicadas:
- Un circuito de agua caliente
- Un circuito de agua fría refrigerada
- Una línea de ambiente
- Un camino de agua con gas a alta presión
- Una línea de alimentación para la fabricación de hielo
Este diseño de colector central mantiene organizada la fontanería interna, reduce las conexiones y puntos de fuga, y hace que la distribución de agua de múltiples salidas sea predecible y fácil de mantener.
Dividir una entrada en múltiples rutas
Desde una sola entrada, utilizo un enfoque estructurado de distribución de múltiples corrientes en el colector:
- Cada función (agua caliente, fría, ambiente, con gas, hielo) tiene su propia rama.
- Los diámetros de las ramas se dimensionan según la tasa de flujo objetivo y la caída de presión.
- Funciones críticas como agua caliente y con gas tienen prioridad en la ruta con caminos más cortos y directos.
Este diseño de camino de agua para dispensadores multifunción asegura que cada salida se comporte de manera consistente, incluso cuando varias se usan al mismo tiempo.
Múltiples colectores de válvula solenoide y control de flujo
Para controlar cada rama de forma independiente, confío en un colector de válvula solenoide:
- Cada salida (agua caliente, fría, ambiente, con gas, hielo) tiene su propia válvula solenoide.
- La placa de control abre y cierra las válvulas en milisegundos para una dosificación precisa.
- Agrupar las válvulas en un colector mejora la estabilidad de presión y reduce el desorden en cableado y mangueras.
Este control de manifold de válvula solenoide es lo que permite volúmenes de dispensación precisos y evita la interferencia en el camino del agua entre funciones cruzadas cuando múltiples usuarios usan el dispensador.
Dinámica de fluidos y gestión de presión
Dentro de un dispensador compacto de encimera, la dinámica de fluidos en los dispensadores de agua importa más de lo que la mayoría de la gente se da cuenta. Me concentro en:
- Minimizar curvas pronunciadas y cambios bruscos de diámetro para evitar turbulencias.
- Mantener las longitudes de las líneas lo más cortas posible para reducir la pérdida de presión.
- Utilizar superficies internas suaves para limitar la fricción y el ruido.
Al diseñar para una presión estable y un flujo predecible, evito problemas como salpicaduras, vertidos ruidosos y tiempos de llenado inconsistentes.
Equilibrar la presión de la red con el flujo de salida
La mayoría de los edificios en España suministran una presión de red relativamente alta, lo cual es excelente para la capacidad, pero perjudicial para la experiencia del usuario si no se gestiona adecuadamente. Para equilibrarlo, yo:
- Agrego un regulador de presión primario cerca de la entrada.
- Utilizo restrictores de flujo específicos para cada rama para ajustar cada línea de salida.
- Diseño para un rendimiento consistente incluso cuando la presión de entrada fluctúa.
Esta gestión de presión en electrodomésticos compactos es lo que mantiene un dispensador de alta gama con sensación de control y profesionalismo en lugar de caos.
Restrictores de flujo, reguladores y experiencia del usuario
Finalmente, utilizo sistemas de control de caudal para moldear cómo fluye el agua realmente:
- Los restrictores de flujo suavizan y limitan el flujo máximo.
- Los reguladores mantienen una ventana de presión estable para circuitos de agua con gas y caliente.
- Cada salida está ajustada para su propósito: más rápida para ambiente, más lenta y segura para caliente.
El resultado es un diseño de distribución de agua limpio donde cada salida se siente intencional: velocidad de vertido constante, sin ráfagas repentinas y una experiencia del usuario confiable y repetible cada vez que alguien usa el dispensador de agua multifunción.
Aislamiento térmico en el diseño del camino del agua para dispensadores de agua multifunción
En dispensadores multifunción, el aislamiento térmico en el diseño del recorrido del agua es lo que mantiene el agua “caliente” verdaderamente caliente y el agua “fría” verdaderamente fría. En España, los usuarios de oficina desean agua casi hirviendo para té y comidas instantáneas, al mismo tiempo que esperan agua fría y helada del mismo dispositivo compacto, por lo que diseño la arquitectura del sistema interno de plomería en torno a un control de temperatura estricto y seguridad.
Diseño del circuito de agua caliente y elección del calentador
Para el diseño del circuito de agua caliente, normalmente elijo entre dos opciones según el caso de uso:
- Módulos de calefacción instantánea sin tanque: Ideales para oficinas y hogares que desean agua caliente rápida con menor consumo de energía en modo de espera. Estos requieren caminos cortos y directos de agua caliente y control preciso del flujo para mantener estable la temperatura de salida.
- Tanques de caldera: Mejor para ubicaciones con alta demanda de té/café, donde se necesita una reserva de agua caliente. La distribución de las tuberías se centra en minimizar el volumen muerto y mantener las líneas de agua caliente aisladas de las rutas frías y de agua con gas.
En ambos casos, mantengo el circuito de agua caliente lo más compacto posible y utilizo sistemas de control de caudal para evitar fluctuaciones de temperatura en el grifo.
Materiales para el recorrido del agua a altas temperaturas
Para circuitos de alta temperatura, confío en:
- Tubería de silicona de grado alimentario en secciones flexibles donde necesito curvas cerradas sin que se doble.
- Líneas de agua de acero inoxidable cerca de calentadores y calderas por durabilidad, resistencia al calor y mejor higiene.
- Conexiones y válvulas libres de BPA, con clasificación para altas temperaturas que no lixivian ni deforman con el tiempo.
Esta mezcla de materiales me proporciona un diseño de recorrido de agua seguro e higiénico que soporta el uso cotidiano, donde el agua caliente se usa todo el día, no solo ocasionalmente.
Enrutamiento del circuito de agua fría y hielo
En el lado frío, dirijo el agua a través de un circuito de enfriamiento dedicado y, si es necesario, un circuito de fabricación de hielo:
- Recorridos de enfriamiento con compresor y bobinas estrechamente acopladas al tanque frío o bloque de enfriamiento directo.
- Líneas cortas e aisladas de agua fría que evitan componentes calientes y electrónica de potencia.
- Gestión cuidadosa de la manguera para que las líneas no se doblen ni rocen, lo que podría restringir el flujo o causar puntos calientes.
Si el sistema incluye filtración avanzada, integro el ciclo frío con una etapa de filtración similar a la que usamos en nuestro sistemas de filtros de agua de encimera para que obtengas agua fría, limpia y en un espacio reducido.
Aislamiento y prevención de transferencia térmica
Prevenir la transferencia térmica entre las rutas de agua caliente y fría es innegociable si queremos una experiencia de usuario premium:
- Canales de enrutamiento dedicados para líneas de agua caliente, fría y hielo para evitar contacto cercano.
- Aislamiento dirigido en líneas calientes, serpentines fríos, tanques y colectores.
- Espaciado físico entre los calentadores de agua caliente y los componentes del compresor frío.
- Distribución inteligente del sistema de colectores central para que el agua caliente no precaliente las salidas frías.
Cuando el aislamiento térmico se realiza correctamente, obtienes vertidos rápidos de agua caliente, agua consistentemente fría y hielo confiable de una unidad compacta de encimera sin interferencias de temperatura ni energía desperdiciada.
Desafíos en el diseño del camino del agua con gas con burbujas
Diseñar el camino del agua con gas en un dispensador de agua multifunción es donde las cosas se complican. Empujamos CO2 y agua a alta presión a través de una plomería interna compacta, y cualquier punto débil se nota rápidamente en la experiencia del usuario.
Cámara de carbonatación y mezcla de CO2
Para una efervescencia fuerte y constante, nos centramos mucho en el diseño de la cámara de carbonatación. Utilizamos una cámara de mezcla sellada donde el agua y el CO2 se combinan bajo presión controlada, en lugar de intentar inyectar gas directamente en la boquilla. Este enfoque nos proporciona:
- Niveles de carbonatación más estables de taza en taza
- Mejor control sobre el tamaño de las burbujas y la sensación en boca
- Menor impacto de la temperatura del agua entrante, lo que también ayuda a proteger la eficiencia general de filtración en diferentes temperaturas del agua
Circuitos de chispa de alta presión
Debido a que los caminos de agua con gas funcionan a PSI más altos que el agua sin gas, los construimos con tubería reforzada y sellos de grado de compresión:
- Tubería reforzada de grado alimentario calificada para circuitos de agua con gas a alta PSI
- Juntas tóricas y juntas mejoradas que resisten el ataque del CO2 con el tiempo
- Válvulas de retención dedicadas para evitar que el CO2 migre hacia las líneas ambientales o frías
Este diseño de ingeniería de caminos de agua de estilo industrial significa menos fugas, menos llamadas de servicio y una mejor estabilidad a largo plazo para oficinas y cocinas concurridas.
Problemas de pérdida en la primera taza y gas
Los vertidos planos en la “primera taza” son una queja común con dispensadores más baratos. Minimizamos la pérdida de gas mediante:
- Acortando la ruta del agua con gas desde la cámara de carbonatación hasta la salida
- Evitando volumen muerto donde el CO2 puede separarse del agua
- Usando una configuración de colector directa y ajustada solo para agua con gas
Además, mantenemos un camino y boquilla dedicados para el agua con gas. Esa separación previene la contaminación cruzada con agua caliente, fría o ambiente, y mantiene niveles de carbonatación más altos para que cada vaso salga nítido, no plano.

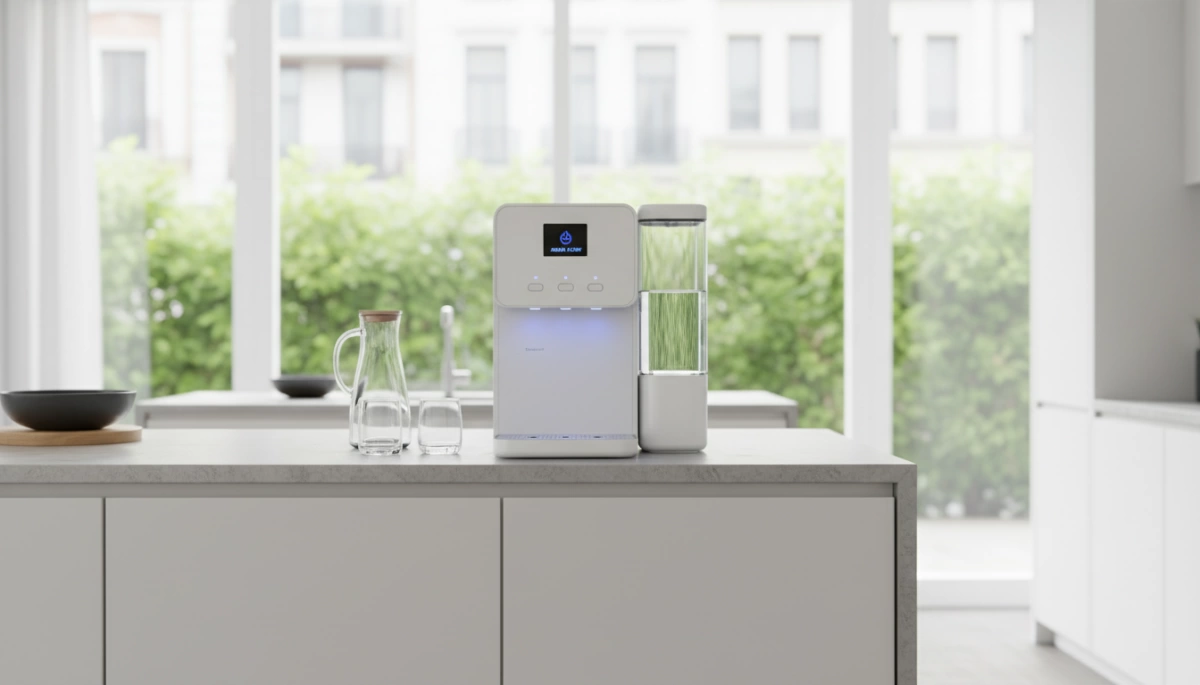

Arquitectura del camino de agua centrada en la higiene
Un diseño de camino de agua enfocado en la higiene es innegociable si colocas un dispensador de agua multifunción en una oficina, gimnasio o cocina doméstica. Diseño nuestra arquitectura de plomería interna en torno a tres reglas: sin estancamiento, sin contaminación cruzada y sin materiales cuestionables en cualquier punto por donde pase el agua.
Diseño de camino de agua sin tramos muertos
En un buen diseño de camino de agua, cada pulgada de tubería tiene flujo regular. Cualquier “tramo muerto” – una rama tapada o un lazo usado raramente – permite que el agua repose, se caliente y desarrolle bacterias. Cuando reviso un diseño de dispensador, busco:
- Ramas que no conducen directamente a una boquilla o válvula
- Líneas cortas que alimentan modos usados raramente
- Tee de sensores o puntos de muestreo sin enjuague completo
O redirigimos esas secciones para que estén en la ruta principal del flujo o las acortamos e integramos en el sistema de colector central. El resultado es un diseño de plomería verdaderamente sin tramos muertos que se enjuaga automáticamente durante el uso diario normal.
Prevención de contaminación cruzada y tomas separadas
Las líneas de agua caliente, fría, ambiente y con gas deben mantenerse físicamente e hidráulicamente separadas dentro de un dispensador de agua multifunción. Yo uso:
- Tuberías dedicadas desde el colector hasta cada función
- Salidas de boquilla separadas para agua caliente, fría y con gas
- Espacios de aire internos y escudos contra salpicaduras alrededor de la zona de dispensación
Este sistema de prevención de contaminación cruzada evita que el agua con sabor o carbonatada retroceda hacia la línea fría, y mantiene el agua caliente alejada del circuito frío. Para clientes que valoran mucho agua limpia y de buen sabor en cada grifo de la casa, normalmente combino esto con filtración aguas arriba como un sistema de filtración de ósmosis inversa de encimera con agua caliente y fría.
Prevención de reflujo y materiales higiénicos
Para proteger las instalaciones principales y los circuitos internos, especifico múltiples capas de prevención de reflujo:
- Válvulas de retención y válvulas antirretorno en las ramas clave
- Válvulas unidireccionales en los circuitos de agua con gas y caliente
- Dispositivos de prevención de reflujo correctamente calificados en la entrada
En cuanto a los materiales, cada parte en contacto con el agua en mis diseños está construida en torno a:
- Materiales en contacto con agua libres de BPA y tubería de silicona de grado alimentario
- Tuberías de acero inoxidable en zonas de agua caliente y de alta presión
- Diseño antibacteriano de la boquilla y superficies de contacto fáciles de limpiar
Esta arquitectura hidráulica interna higiénica es lo que mantiene un dispensador seguro, fácil de mantener y confiable para el consumo diario en el mercado español.
Diseño de circuito de agua integrado para proyectos OEM y ODM
Cuando diseño sistemas de ruta de agua para dispensadores multifunción OEM y ODM, trato la plomería interna como una plataforma modular, no como una construcción única. Esa mentalidad es lo que mantiene el rendimiento alto, las pruebas sencillas y la futura personalización fácil.
Distribución compacta de la plomería interna
Para dispensadores de encimera compactos en oficinas, hogares y hostelería en España, el espacio siempre es limitado. Un buen diseño de ruta de agua integrada:
- Utiliza un sistema de colector central para mantener agrupadas y cortas las líneas de agua caliente, fría, ambiente, con gas y hielo.
- Enruta las tuberías en trayectos limpios y en capas para que los técnicos de servicio puedan rastrear visualmente la distribución de agua de múltiples salidas en segundos.
- Minimiza las curvas y transiciones para evitar caídas de presión, ruidos y flujo desigual entre las salidas.
Este tipo de distribución compacta de la fontanería interna es especialmente importante cuando el dispensador también integra filtración avanzada similar a la que usamos en nuestro sistemas portátiles de ósmosis inversa.
Gestión de cables y mangueras
Una mala gestión de cables y mangueras es una de las formas más rápidas de arruinar un buen diseño de ruta de agua. Para mantener la arquitectura de fontanería interna confiable:
- Separo los cables de alimentación y control de las mangueras de agua para evitar puntos de desgaste y transferencia de calor.
- Especifico límites de radio de curvatura y ubicaciones de clips para que las tuberías de silicona y libres de BPA nunca se doblen.
- Utilizo líneas codificadas por colores o etiquetadas para que los instaladores no puedan enrutar incorrectamente las rutas de agua caliente, fría y con gas durante el montaje.
Detección de fugas y pruebas hidrostáticas
Antes de que cualquier dispensador salga de producción, la gestión del flujo interno debe demostrarse bajo estrés. Para cada diseño, defino:
- Protocolos de prueba de presión hidrostática donde mantenemos el sistema por encima de la presión normal de la red durante un tiempo definido para detectar juntas, accesorios y sellos del colector débiles.
- Estrategias integradas de detección de fugas, desde bandejas de goteo simples y flotadores hasta sensores electrónicos de fugas en sistemas de hidratación B2B de alto valor.
Esto reduce las reclamaciones de garantía y protege las marcas de nuestros socios OEM una vez que las unidades están en campo.
Estanqueidad al aire para rutas de agua con gas
El diseño de rutas de agua con gas eleva aún más el nivel. Para circuitos de agua con gas de alta presión:
- Especifico pruebas de estanqueidad al aire y de CO2 en cada circuito con gas, no solo en unidades de muestra.
- Me concentro en tuberías reforzadas, materiales adecuados para juntas tóricas y accesorios crimpados o roscados que mantengan la presión durante años, no meses.
- Cualquier configuración de colector y válvula que maneje CO2 se valida para la pérdida de presión y microfugas para mantener la carbonatación estable y evitar vertidos planos.
Módulos de ruta personalizables y etapas de tratamiento
Para clientes OEM y ODM, la flexibilidad es fundamental. Construyo el camino del agua como un conjunto de módulos plug-and-play:
- Bloques de filtro, cartuchos de remineralización, esterilización UV y pulido post-carbón pueden añadirse o omitirse según el modelo o la región.
- Los módulos de mineralización y filtración se colocan en la secuencia que mejor se adapte a la calidad del agua y las expectativas de sabor locales en España.
- El mismo diseño de ingeniería del camino del agua puede soportar modelos básicos de agua fría/ambiente y dispensadores de agua multifunción premium con salidas de agua caliente, fría, con gas y mineralizada.
Al estandarizar el diseño central de plomería y tratar la filtración y remineralización como módulos configurables, ofrezco a los socios OEM y ODM una arquitectura hidráulica confiable y escalable que puede adaptarse a cada segmento de cliente sin reconstruir todo el diseño de plomería del dispensador cada vez.
Rendimiento, fiabilidad y servicio en el diseño del camino del agua
Cuando diseño un camino del agua para un dispensador multifunción, trato el rendimiento, la fiabilidad y el servicio como un paquete único. Si la arquitectura interna de plomería es correcta desde el primer día, obtienes un flujo estable, menos averías y menores costes de servicio a lo largo de la vida útil.
Durabilidad a largo plazo y bajo mantenimiento
Para la durabilidad a largo plazo, me concentro en:
- Materiales robustos: Tuberías de silicona de grado alimentario y líneas de agua de acero inoxidable en zonas de alta tensión para que el camino resista el calor, frío y presión.
- Geometría limpiable: Curvas suaves, mínimas conexiones y diseños de sistemas de dispensación de agua sanitarios para reducir los puntos donde puede formarse sarro y biofilm.
- Diseño fácil de mantener: Un camino del agua fácil de mantener donde los filtros, restrictores de flujo y colectores de válvulas solenoides se colocan en módulos accesibles en lugar de estar enterrados detrás de paneles.
Este tipo de ingeniería en el diseño del camino del agua mantiene alta la disponibilidad en oficinas, gimnasios y lugares de hostelería muy concurridos.
Reducción de sarro y fouling en circuitos de agua caliente y fría
El sarro es uno de los mayores causantes de fallos en la fiabilidad en el diseño de circuitos de agua caliente. Para reducir el sarro y el fouling:
- Integro filtración y, cuando es necesario, filtros avanzados de reducción de plomo y contaminantes del sistema de fontanería interno.
- Utilizo sistemas de control de flujo controlados para que el agua no permanezca estancada en los circuitos de agua caliente o fría.
- Diseño el lado caliente alrededor de caminos suaves y cortos y considero el tratamiento o suavizado del agua cuando la dureza es alta.
En el lado frío, el enrutamiento aislado del circuito de agua fría y el drenaje adecuado ayudan a prevenir moho, olores y pérdida de flujo con el tiempo.
Acceso fácil a filtros, válvulas y componentes clave
Para la fabricación de dispensadores de agua OEM y ODM, siempre promuevo una mentalidad de “servicio frontal”:
- Cartuchos de filtro de cambio rápido situados detrás de una puerta frontal.
- Manifold accesibles y bloques de control de manifold de válvula solenoide montados en soportes a los que se puede acceder sin sacar toda la unidad.
- Etiquetas de enrutamiento claras en mangueras y arneses para que un técnico pueda rastrear el enrutamiento del agua de múltiples salidas en minutos.
Esto reduce el tiempo de servicio, disminuye el costo laboral y mantiene las unidades en servicio en lugar de estar fuera de línea.
Sensores inteligentes, caudalímetros y ingeniería de caminos internos
Los sensores inteligentes y los caudalímetros ahora forman parte del rendimiento premium de los dispensadores de agua:
- Los caudalímetros y sensores de presión ayudan a optimizar la dinámica de fluidos en los dispensadores de agua, ajustando el tiempo de la válvula solenoide para mantener velocidades de vertido consistentes.
- Los sensores de fuga colocados debajo del sistema de colectores central y las líneas de agua con gas de alta presión detectan problemas temprano antes de que se conviertan en reclamaciones de garantía.
- Los datos de uso de los sensores guían el mantenimiento predictivo, por lo que se cambian filtros y piezas clave antes de que fallen.
Cuando la gestión del flujo interno y el enrutamiento de múltiples corrientes en el colector están diseñados correctamente, se observan menos fugas, menos problemas de carbonatación y muchas menos llamadas de servicio. Así, la fiabilidad y durabilidad del camino del agua reducen directamente los costos de servicio y protegen su posición de garantía.
Colaboración en el diseño con fabricantes de caminos de agua
Cuando diseño un dispensador de agua multifunción, el rendimiento real proviene de una colaboración estrecha con fabricantes de caminos de agua que entienden la ingeniería avanzada del diseño de caminos de agua, no solo la plomería básica.
Traduciendo requisitos en especificaciones de caminos de agua
Comienzo convirtiendo ideas de productos en especificaciones claras para la arquitectura de la plomería interna, incluyendo:
- Tipos de salida objetivo: caliente, frío, ambiente, con gas carbónico y hielo
- Caudales requeridos, temperaturas, niveles de carbonatación y límites de ruido
- Límites de espacio para un diseño compacto de dispensador de encimera
- Objetivos de higiene: diseño de plomería sin zonas muertas, prevención de contaminación cruzada y válvulas de retención para prevención de reflujo
Esto se convierte en una especificación detallada del camino de agua: distribución del sistema de colectores centrales, lógica de control de la manifold de válvulas solenoides, ubicaciones de sensores, etapas de filtración y remineralización, y acceso para servicio.
Preguntas clave para hacer a un OEM/ODM
Cuando evalúo un fabricante de dispensadores de agua OEM o ODM, siempre pregunto:
- “Muéstrame proyectos pasados de plomería de dispensadores de agua multifunción con colectores centrales y rutas de agua de múltiples salidas.”
- “¿Cómo manejan la dinámica de fluidos en dispensadores de agua y la gestión de presión en aparatos compactos?”
- “¿Cuál es su enfoque estándar para el diseño de prevención de contaminación entre líneas de agua caliente, fría, ambiente y con gas?”
- “¿Qué protocolos de prueba de presión hidrostática y de estanqueidad al aire siguen para los circuitos de caminos de agua con gas a alta presión?”
Si no pueden responder claramente a estas preguntas, no están listos para un rendimiento premium en dispensadores de agua.
Revisión de colectores, P&IDs y rutas
No solo acepto un modelo 3D bonito. Reviso:
- Dibujos de configuración de colectores y válvulas
- P&IDs y diagramas detallados de rutas para cada circuito
- Ubicaciones de sistemas de control de caudal, medidores de flujo, sensores y válvulas de retención
Busco una distribución de agua limpia con mínimo de zonas muertas, acceso lógico para mantenimiento y una arquitectura hidráulica interna higiénica utilizando líneas de agua de acero inoxidable y tubería de silicona de grado alimentario.
Si añadimos filtración avanzada o remineralización, alineo su diseño con la forma en que los clientes en España ya piensan acerca de rendimiento de agua purificada vs filtrada.
Validación de Higiene, Seguridad y Rendimiento
Antes de aprobar, espero datos, no promesas:
- Pruebas certificadas de prevención de reflujo y rendimiento del sistema de prevención de contaminación cruzada
- Validación de higiene: verificación de zonas sin zonas muertas, facilidad de limpieza y resultados de pruebas microbiológicas
- Datos de durabilidad: ciclos a largo plazo de bucles de agua caliente, fría y espumosa de alta presión
- Pruebas simuladas en campo: acumulación de sarro, fouling y escenarios reales de calidad del agua
También impulso evidencia sobre diseño de caminos de agua amigables para el mantenimiento, como la rapidez en el cambio de filtros y la facilidad para mantener componentes clave sin alterar los circuitos de agua espumosa sellados.
Desarrollo conjunto de dispensadores multifunción de próxima generación
Los mejores resultados se logran cuando co-desarrollamos:
- Definimos nuevos conceptos de sistemas de colectores centrales para rutas de múltiples corrientes.
- Optimizan la dinámica de fluidos, lógica de válvulas y distribución compacta.
- Juntos construimos ingeniería de dispensadores de agua industrial que realmente reduce las reclamaciones de garantía.
Al tratar al OEM como un verdadero socio de ingeniería, no solo como una fábrica, puedo llevar sistemas de dispensación de agua sanitarios de próxima generación a oficinas y hogares, que sean más limpios, más confiables y más fáciles de usar cada día.
