Контрольный список соответствия ADA для коммерческих настенных водных станций

ADA против ANSI: правильное соблюдение нормативов

Когда мы сотрудничаем с коммерческими партнерами по разработке индивидуальных решений для гидратации, первой преградой часто является понимание нормативной базы. Общим источником путаницы является связь между федеральными законами и техническими стандартами. Этот Закон о правах инвалидов (ADA) является законом о гражданских правах, запрещающим дискриминацию и требующим равного доступа в общественных местах. В отличие от этого, ICC/ANSI A117.1 предоставляет конкретные технические критерии — точные размеры и механизмы — необходимые для достижения этой доступности.

Для менеджеров объектов и застройщиков понимание этого различия крайне важно. Стандарты ADA 2010 года для доступного проектирования служат юридической основой для федерального соответствия. Однако многие местные строительные нормы принимают требования к сантехнике ANSI A117.1 для определения точной геометрии установок. Эти двойные требования значительно влияют на дизайн и расположение зазора для водной станции с консолью и настенных устройств.

Область применения для коммерческих устройств

Соответствие — это не только опускание крана; требуется комплексный подход к всей системе гидратации. Область действия этих нормативов охватывает:

• Настенные устройства с консолью: Обеспечение правильного выступа устройства от стены для возможности подхода инвалидной коляски без препятствий.
• Станции для наполнения бутылок: Регулирование высоты датчиков и механизмов активации для обеспечения их использования всеми.
• Интегрированные системы: Применение стандартов как к питьевому фонтану с bubbler, так и к любым вспомогательным точкам раздачи.

Строго соблюдая требования гражданских прав ADA и технические спецификации ANSI, мы обеспечиваем, чтобы каждый Контрольный список соответствия ADA для коммерческих настенных водных станций приводил к объекту, который является юридически правильным и универсально доступным.

Правило Hi-Lo: почему одного фонтанчика недостаточно

Многие менеджеры объектов ошибочно полагают, что установка одного водного пункта на “средней” высоте удовлетворит всех. Однако, согласно ADA 2010 года для доступного проектирования, этот подход “один размер подходит всем” часто приводит к нарушению. Регламенты требуют конкретного “Hi-Lo” для обеспечения двойного доступа. Это широко известно как правило 50/50: там, где установлены питьевые фонтанчики, как минимум 50% должны быть питьевым фонтанчиком, доступным для инвалидных колясок, а 50% должны обслуживать стоящих людей.

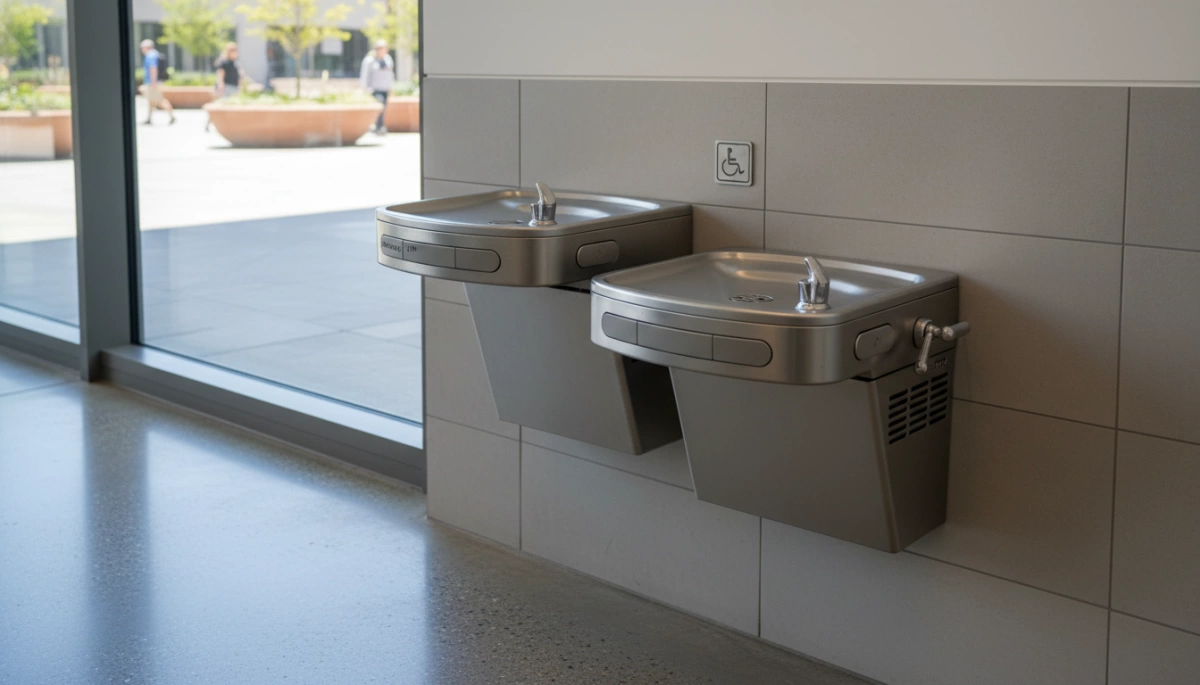

Эффективность конфигураций с двумя уровнями

Для достижения соответствия без удвоения вашей сантехнической инфраструктуры, конфигурация питьевых фонтанчиков с двумя уровнями является отраслевым стандартом. Этот дизайн объединяет два носика на разных уровнях в единое целое, часто с общей внутренней системой охлаждения и очистки, такой как высокопроизводительный система фильтрации обратного осмоса под раковиной.

Ключевые требования к доступу:

• Низкий блок (доступ для инвалидных колясок): Этот блок строго регулируется по высоте и свободному пространству для коленей. Он должен позволять человеку в инвалидной коляске удобно подходить к фонтану без препятствий, обеспечивая доступ без барьеров.
• Высокий блок (доступ для стоящих): Регламенты ADA также защищают лиц, испытывающих трудности при наклоне или приседании. Устройство, слишком низкое, недоступно для таких пользователей. Высокий блок обеспечивает удобную точку гидратации для стоящих взрослых, гарантируя, что объект учитывает весь спектр потребностей в мобильности.

Вертикальные диапазоны высоты и досягаемости: измерения

Точность — обязательное условие при производстве соответствующих станций гидратации. Мы проектируем наши системы так, чтобы каждый диспенсер соответствовал ADA 2010 года для доступного проектирования, особенно уделяя внимание вертикальному размещению для учета всех пользователей. Независимо от того, интегрируем ли мы стандартный бульбулятор или современный кран с фильтрованной водой системой, регулировки высоты выхода излива определяют конструкционные рамки.

Чтобы устройство считалось “доступным для инвалидных колясок”, высота выхода излива должна находиться не выше 36 дюймов (915 мм) от уровня пола. Эта максимальная высота обеспечивает доступ к потоку воды для сидящих пользователей без напряжения. Напротив, для стоящих пользователей, высота излива на высоком устройстве обычно составляет от 38 до 43 дюймов, что соответствует стандартным высотам для наклона.

Помимо водоотвода, сами органы управления должны находиться в пределах определенных допустимых диапазонов досягаемости вперед.

• Максимальная высота управляемых элементов: Любая физическая кнопка, датчик или механизм активации должны быть размещены не выше 48 дюймов (1220 мм) от пола.
• Минимальная высота: Эти органы управления обычно не должны находиться ниже 15 дюймов (380 мм).
• Активация заполнителя бутылок: Для устройств с встроенными заполняющими бутылки механизмами зона срабатывания датчика также должна находиться в пределах этого лимита 48 дюймов, чтобы оставаться доступной.

Мы строго придерживаемся этих вертикальных ограничений в ходе этапа исследований и разработок, чтобы избежать ошибок при установке во время финальной проверки.

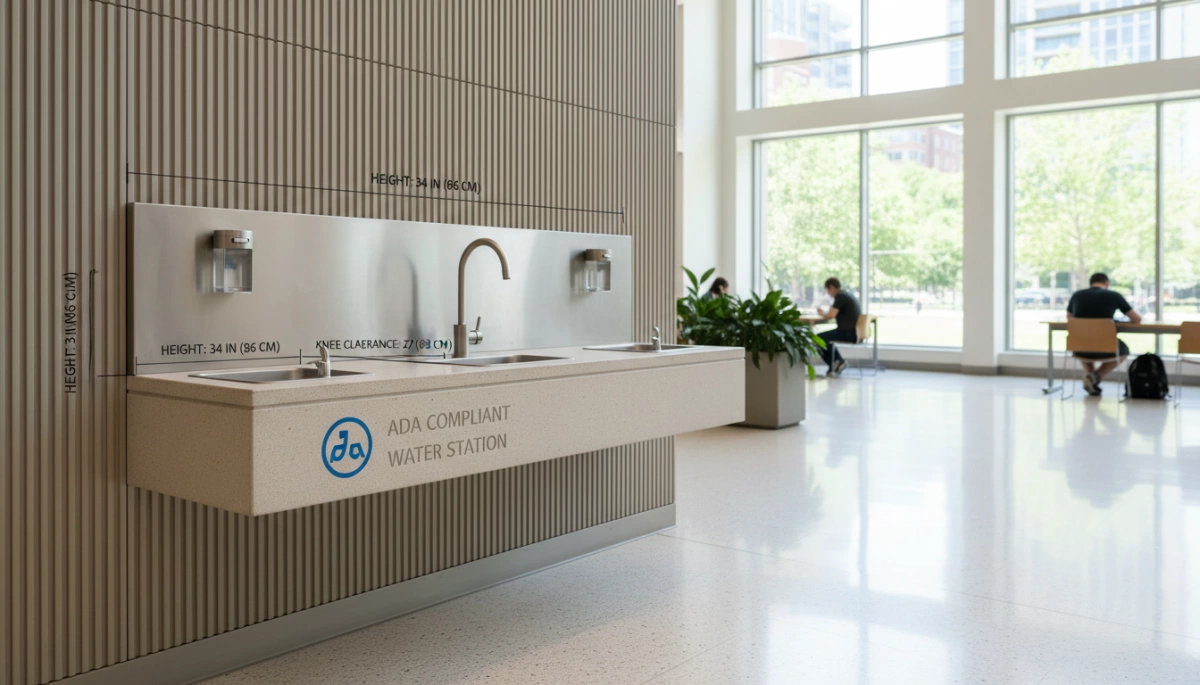

Свободное пространство для колена и пальцев ног: Консольный дизайн

Когда мы проектируем питьевым фонтанчиком, доступным для инвалидных колясок, пространство “пустоты” под устройством так же важно, как и само оборудование. Чтобы настенное устройство полностью соответствовало требованиям ADA 2010 года для доступного проектирования, оно должно иметь консольный дизайн, позволяющий пользователю на инвалидной коляске удобно подтягиваться вперед без препятствий. Это не просто крепление машины к стене; требуется точная инженерия корпуса, чтобы внутренние компоненты — такие как насосы и охлаждающие баки — не мешали необходимому свободному пространству.

Чтобы обеспечить соответствие вашей коммерческой установки требованиям глубины свободного пространства для колена и высотным нормативам, мы придерживаемся строгого набора размеровых требований на этапе проектирования OEM:

• Минимальная вертикальная высота свободного пространства: Расстояние от пола до нижней части юбки (самая низкая структурная часть фонтана) должно быть не менее 27 дюймов высоким. Это обеспечивает необходимое пространство для колен пользователя.
• Требования к глубине: Свободное пространство для колена должно иметь минимум 8 дюймов глубины под устройством на высоте 27 дюймов. Если устройство глубже, то свободное пространство должно учитывать это, немного уменьшаясь по мере отступа к стене (обычно допускается свободное пространство для пальцев ног высотой 9 дюймов при глубине 6 дюймов).
• Ширина свободного пространства: Открытая зона под устройством должна быть не менее 30 дюймов в ширину, чтобы вместить стандартную ширину инвалидной коляски.

Достижение таких тонких профилей часто требует использования передовых внутренних конфигураций. Мы часто используем инженерные решения, лежащие в основе интегрированных водопроводных панелей в RO-устройствах для устранения громоздких трубопроводов и сокращения вертикального пространства системы фильтрации. Эта компактная внутренняя структура позволяет нам сохранять элегантный, соответствующий внешнему виду, необходимый для зазора для водной станции с консолью при этом не жертвуя производительностью очистки или пропускной способностью воды.

Выступы и пути циркуляции: избегание опасностей

Безопасность в коммерческих коридорах выходит за рамки качества воды; она требует строгого соблюдения нормативов относительно выступающих объектов в путях циркуляции. При проектировании или установке настенных водонагревателей, мы должны обеспечить, чтобы устройство не создавало препятствия для слепых людей. Стандарты ADA 2010 года предусматривают правило “4 дюйма” для предотвращения травм в коридорах, проходах и проходных зонах.

Правило выступа в 4 дюйма

Любой настенный объект с передним краем на высоте от 27 дюймов до 80 дюймов от пола не может выступать более чем на 4 дюйма по горизонтали в сторону пути циркуляции. Это создает безопасную зону для людей, использующих трости для навигации. Если кулер для воды выступает слишком далеко без нижнего барьера, человек с нарушением зрения может не заметить его своей тростью и столкнуться с ним.

Инженерные решения для соответствия требованиям

В качестве производителя OEM мы решаем эти пространственные ограничения с помощью специальных конструктивных решений:

• Полу-встроенная установка: Мы разрабатываем корпуса, позволяющие основному оборудованию для фильтрации и охлаждения располагаться внутри стеновой полости. Это сохраняет внешний профиль вровень или в пределах 4-дюймового ограничения, при этом обеспечивая высокую производительность.
• Стратегии обнаружения трости: Для устройств, которые нельзя встроить, мы включаем обнаружение трости для слабовидящих функции. Обычно это включает добавление “юбки” или фартука к высокому устройству, опуская передний край до 27 дюймов или ниже. Это обеспечивает удар трости о основание устройства до того, как тело пользователя столкнется с фонтаном.

Ограничения выступания по вертикальной зоне

Стандарты расположения потока воды и водопровода

Когда мы проектируем дизайн кулера для воды без препятствий, физическое расположение распылителя или носика так же важно, как и технология фильтрации внутри. Под ADA 2010 года для доступного проектирования и требования к сантехнике ANSI A117.1, поток воды должен быть доступен и удобен для использования без необходимости напрягать пользователя. Недостаточно, чтобы вода просто текла; она должна течь правильно, чтобы обеспечить доступность для всех пользователей.

Критические характеристики носика

Для соответствия регламентам по высоте выхода носика, производители и монтажники должны соблюдать точные размеры относительно места выхода воды из устройства и его поведения после активации:

• Расположение носика: Выход носика должен находиться не более чем 5 дюймов (125 мм) от переднего края устройства, включая любые бамперы. Это обеспечивает, что человек на инвалидной коляске не должен наклоняться опасно далеко вперед, чтобы достичь источника воды.
• Высота струи: Струя воды должна подниматься как минимум на 4 дюйма (100 мм) высоты. Этот вертикальный зазор позволяет пользователю вставить чашку или бутылку под струю, не касаясь носика, что поддерживает гигиену.
• Угол потока: Траектория струи воды должна быть параллельна передней части устройства или находиться в пределах 30 градусов от параллели. Этот конкретный угол необходим, чтобы предотвратить разбрызгивание воды на пользователя при активации.

Правильная калибровка потока жизненно важна для установка коммерческой станции гидратации. Независимо от того, производим ли мы стандартный настенный фонтан или индивидуальный распределитель фильтра для воды в раковине, поддержание постоянного давления воды является ключевым. Без регулируемого давления высота струи может опуститься ниже требования в 4 дюйма, что делает устройство несоответствующим и сложным в использовании.

Управление и эксплуатация: Требования к пользовательскому интерфейсу

Для того чтобы коммерческая водостанция была по-настоящему доступной, механизм для раздачи воды должен быть удобен для всех, независимо от физических возможностей. Стандарты ADA 2010 года для доступного дизайна налагают строгие требования к “эксплуатируемым частям”, обеспечивая легкий доступ к гидратации пользователям с ограниченной ловкостью или силой.

Требование одноручного управления

Основное требование к ручным средствам управления — возможность их использования одной рукой. Мы проектируем наши системы так, чтобы активация не требовала сильного захвата, зажима или поворота запястья. Это важно для пользователей с ограниченными двигательными возможностями. Будь то нажимная планка или кнопка на наших нержавеющих стальных диспенсерах воды, интерфейс должен работать плавно без сложных манипуляций.

Требования к силе срабатывания

Чтобы соответствовать требованию активации при силе 5 фунтов, физические усилия, необходимые для запуска потока воды, должны быть минимальными. В рамках строгих онлайн-инспекций и тестирования мы измеряем сопротивление механических кнопок, чтобы убедиться, что оно значительно ниже этого порога. Если кнопка слишком жесткая, это создает барьер для доступа, нарушая стандарты гражданских прав.

Преимущества технологии бесконтактных ИК-датчиков

Интеграция бесконтактных датчиков для наполнения бутылок является наиболее эффективным способом гарантировать соблюдение стандартов эксплуатации. Полностью исключая необходимость физического контакта, мы устраняем проблемы, связанные с силой захвата или поворотом запястья. Наша команда НИОКР приоритетно внедряет инфракрасные (ИК) датчики в современные оригинальные конструкции, обеспечивая санитарное, безбарьерное решение, которое автоматически соответствует критериям “работающих частей”, одновременно повышая удобство пользователя в условиях высокой проходимости коммерческих объектов.

Свободное пространство и подход: место для движения

Для любой коммерческой установки “невидимая коробка” на полу так же важна, как и оборудование на стене. Мы рассматриваем свободное пространство на полу как неотъемлемую часть площади установки. Под ADA 2010 года для доступного проектирования, пользователь на инвалидной коляске должен иметь свободный путь для взаимодействия с станцией гидратации без препятствий.

Чтобы обеспечить доступ без барьеров, необходимо соблюдать определённые габаритные требования к подходу:

• Габариты переднего подхода: Свободное пространство на полу должно быть не менее 76 см в ширину и 122 см в глубину. Это прямоугольное пространство позволяет пользователю на инвалидной коляске напрямую лицом к устройству и вытянуть ноги в зону свободного пространства под консолью водонапорной станции.
• Центрирование: Это пространство размером 76×122 см должно быть центрировано относительно устройства, чтобы носик и органы управления находились в легкой досягаемости.

Хотя передний подход является стандартом для питьевых фонтанов, требующих свободного пространства для коленей, существуют исключения для параллельного подхода. Параллельный подход (когда пользователь подходит сбоку к устройству) обычно допускается только для компонентов, не требующих свободного пространства для коленей, таких как некоторые высокорасположенные дозаторы для бутылок или ретрофитные устройства, установленные на существующих стенах без углублений. Однако для основного доступного питьевого фонтана обязательным стандартом является передний подход, чтобы обеспечить правильный доступ к струе воды.

Соответствие производству: преимущество R&D

Соответствие не происходит на строительной площадке; оно происходит на чертежной доске. Как производитель, я могу сказать, что выполнение чек-листа соответствия ADA для коммерческих настенных водных станций начинается задолго до того, как металл будет вырезан. Мы сильно полагаемся на R&D, чтобы убедиться, что каждое измерение — от глубины свободного пространства для коленей и пальцев ног до угла струи — заложено в чертеж. Если геометрия отклоняется хотя бы на долю дюйма, устройство не проходит инспекцию.

Точность чертежей и региональные нормы

Мы рассчитываем точное регламентам по высоте выхода носика во время этапа проектирования, чтобы избежать дорогостоящих переделок в будущем. Это касается не только федеральных стандартов. Часто нам приходится адаптировать дизайн под более строгие региональные нормы, такие как Калифорнийский Титул 24, который предъявляет особые требования к конфигурациям “высоко-низко” и расположению носиков, выходящих за рамки стандартных требований ADA.

Интеграция систем 4-в-1

Самая большая задача сегодня — внедрить больше технологий в дизайн кулера для воды без препятствий. Сейчас мы интегрируем системы 4-в-1 которые подают горячую, холодную, ледяную и газированную воду, не увеличивая физические размеры устройства.

• Управление пространством: Установка охладителей, нагревателей и карбонизаторов внутри корпуса без нарушения 27-дюймового вертикального пространства для колен.
• Протоколы безопасности: Обеспечение соответствия элементов управления горячей водой максимальной высоте подвижных частей правилам при использовании межблокировок безопасности для предотвращения ожогов.
• Интерфейс пользователя: Обеспечение простоты активации, позволяющей управлять одной рукой, несмотря на сложные варианты раздачи.

Решая эти геометрические задачи в лаборатории НИОКР, мы гарантируем, что конечный продукт — соответствующая, высокопроизводительная станция гидратации, безопасная для всех.

Обслуживание для постоянного соответствия: соблюдение законодательства

Достижение чек-листа соответствия ADA для коммерческих настенных водных станций не является задачей “установил и забыл”. После крепления устройства к стене регулярное обслуживание критически важно для сохранения доступности объекта и предотвращения ответственности. Соответствующий дизайн может быстро стать несоответствующим, если механическая производительность ухудшается или пространство захламлено.

Поддержание высоты и давления струи

Требования ADA предусматривают высоту водяной струи не менее 4 дюймов, чтобы пользователи могли вставить стакан или пить без касания носика. Со временем накопление осадка может ограничить поток, из-за чего дуга опускается ниже допустимых нормативов.

• Графики обслуживания фильтров: Засоренные фильтры значительно снижают давление воды. Регулярное обслуживание вашего подраковинного водяного фильтра обеспечивает поддержание необходимого давления для достижения вертикальной траектории в 4 дюйма.
• Проверка клапанов: Рекомендуется периодически проверять запорный клапан и регулятор потока, чтобы убедиться, что поток не опускается ниже требуемой высоты или не разбрызгивается из чаши.

Сохранение свободного пространства на полу

Физический доступ без барьеров часто нарушается повседневной эксплуатацией, а не самим установкой.

• Без препятствий: Свободное пространство на полу размером 30 дюймов на 48 дюймов должно оставаться пустым. Размещение мусорных баков, контейнеров для переработки или горшечных растений под консольным пространством колена нарушает требование к свободному проходу.
• Мокрые полы: Немедленное устранение протечек или разливов важно не только для безопасности, но и для обеспечения проходимости пути для тех, кто использует мобильные устройства.

Следуя строгому графику обслуживания, управляющие объектами защищают свои инвестиции и обеспечивают равный доступ для всех пользователей.

Часто задаваемые вопросы (FAQ)

Являются ли старые питьевые фонтанчики законными по стандартам ADA?

В основном, да, благодаря положению “Безопасная гавань” в ADA 2010 года для доступного проектирования. Если ваш коммерческий гидратационный пункт был построен в соответствии со стандартами 1991 года и не подвергался изменениям, вам не нужно немедленно его демонтировать. Однако это меняется в момент ремонта или изменений в объекте. Как только вы тронете эту зону, статус “законной” обычно исчезает, и необходимо обновить его в соответствии с текущими стандартами. Для государственных учреждений также существует требование устранения барьеров, если это “легко осуществимо”, то есть легко сделать без особых трудностей или затрат.

Имеют ли бутылочные наполнители другие требования ADA, чем фонтанчики?

Бутылочные наполнители рассматриваются как “работающие части” и должны соответствовать определённым диапазонам досягаемости. Хотя у них нет конкретных требований по высоте носика, как у bubbler, сенсор или кнопка активации и зона подачи воды должны находиться в допустимых пределах досягаемости. Обычно это означает, что управление и зона наполнения не могут быть выше 48 дюймов от пола для прямого подхода. Бесконтактные сенсоры для бутылочных наполнителей очень рекомендуются, поскольку они исключают необходимость захвата или поворота, удовлетворяя требование работы с усилием менее 5 фунтов.

В чем разница между требованиями ADA и OSHA к воде?

Это два разных нормативных документа. OSHA (Управление по охране труда и технике безопасности) требует, чтобы работодатели обеспечивали питьевую воду, которая является безопасной и доступной для всех сотрудников. В то время как OSHA сосредоточено на санитарии и обеспечении наличия фильтра для воды для удаления PFAS или свинца для безопасности сотрудников, стандарты ADA строго касаются физической доступности устройства. Пункт может быть полностью безопасен для питья (соответствует OSHA), но быть незаконным, если пользователь инвалидной коляски не может до него дотянуться (несоответствие ADA). Необходимо соблюдать оба требования, чтобы избежать штрафов.

Может ли один блок удовлетворять требованиям как для стоячих, так и для пользователей инвалидных колясок?

Технически, крайне сложно для одного фиксированного блока одновременно удовлетворить потребности обеих групп пользователей. The Стандарты ADA 2010 года требуют высоту носика не более 36 дюймов для пользователей инвалидных колясок, что неудобно низко для стоящего взрослого (который обычно нуждается в высоте от 38 до 43 дюймов). Именно поэтому конфигурация питьевых фонтанчиков с двумя уровнями (Дизайн Hi-Lo) является отраслевым стандартом. Он обеспечивает два отдельных раковины на разной высоте, чтобы обеспечить комфорт для всех, не заставляя стоящих пользователей наклоняться или блокировать доступ для пользователей инвалидных колясок.
